B&C Speakers 6FHX51 — 6.5-дюймовый коаксиальный динамик с непрерывной мощностью НЧ-секции 300 Вт (номинальная 150 Вт) и ВЧ-секции 20 Вт (номинальная 10 Вт), сопротивлением 8 Ом и чувствительностью 93 дБ (НЧ) / 108.5 дБ (ВЧ). Частотный диапазон — 85–18000 Гц, угол покрытия — 70°. Низкочастотная секция оснащена 51-мм (2") медной катушкой на каркасе из Kapton, высокочастотная секция — 25-мм (1") алюминиевой катушкой с полиэфирной диафрагмой. Рекомендуемая частота кроссовера — 2.5 кГц.
Модель 6FHX51 объединяет НЧ и ВЧ драйверы в коаксиальной конструкции, обеспечивая точечное излучение и согласованную фазовую характеристику. Увеличенный диаметр НЧ катушки (51 мм) и глубина намотки 13 мм обеспечивают высокую нагрузочную способность и эффективный теплоотвод. Динамик подходит для использования в компактных акустических системах, сценических мониторах и инсталляционных решениях. Ферритовый магнит НЧ-секции и неодимовое кольцо ВЧ-секции обеспечивают высокую плотность потока (1.05 Тл и 1.65 Тл соответственно). Влагозащита WP (Waterproof) на лицевой стороне диффузора допускает эксплуатацию в условиях повышенной влажности.
Особенности B&C Speakers 6FHX51
-
Коаксиальная конструкция — НЧ и ВЧ секции расположены на единой оси, обеспечивая точечное излучение и согласованную фазовую характеристику.
-
51-мм медная катушка НЧ — диаметр 51 мм (2"), каркас из Kapton, глубина намотки 13 мм. Обеспечивает высокую нагрузочную способность (300 Вт непрерывной) и эффективный теплоотвод.
-
25-мм алюминиевая катушка ВЧ — диаметр 25 мм (1"), полиэфирная диафрагма, индуктивность 0.1 мГн. Обеспечивает детальное высокочастотное воспроизведение.
-
Угол покрытия 70° — оптимальная дисперсия для сценических мониторов и компактных акустических систем.
-
Комбинированная магнитная система — феррит для НЧ-секции (1.05 Тл) и неодимовое кольцо для ВЧ-секции (1.65 Тл) обеспечивают высокую эффективность при сниженном весе.
-
Широкий частотный диапазон (85–18000 Гц) — охватывает основные музыкальные частоты, позволяя использовать динамик в двухполосных системах.
-
Влагозащита WP — водоотталкивающая обработка лицевой стороны диффузора, устойчивость к повышенной влажности.
-
Компактные габариты — глубина 122 мм, посадочный диаметр 146 мм, вес 2.6 кг. Упрощает монтаж в ограниченном пространстве.
Технические характеристики B&C Speakers 6FHX51
|
Номинальный диаметр |
170 мм (6.5 in) |
|
Номинальное сопротивление |
8 Ом |
|
Минимальное сопротивление |
6.5 Ом |
|
Частотный диапазон |
85 – 18000 Гц |
|
Угол покрытия |
70° |
|
Рекомендуемая частота кроссовера |
2.5 кГц |
НЧ-секция (Low Frequency)
|
Номинальная мощность (AES) |
150 Вт |
|
Непрерывная мощность (Program) |
300 Вт |
|
Чувствительность (1 Вт/1 м) |
93 дБ |
|
Диаметр звуковой катушки |
51 мм (2 in) |
|
Материал катушки |
Медь |
|
Материал каркаса катушки |
Kapton |
|
Глубина намотки катушки |
13 мм |
|
Глубина магнитного зазора |
6 мм |
|
Плотность потока |
1.05 Тл |
|
Материал магнита |
Феррит |
|
Влагозащита диффузора |
WP (Waterproof) — лицевая сторона |
ВЧ-секция (High Frequency)
|
Номинальная мощность (AES) |
10 Вт |
|
Непрерывная мощность (Program) |
20 Вт |
|
Чувствительность (1 Вт/1 м) |
108.5 дБ |
|
Диаметр звуковой катушки |
25 мм (1 in) |
|
Материал катушки |
Алюминий |
|
Индуктивность |
0.1 мГн |
|
Плотность потока |
1.65 Тл |
|
Материал диафрагмы |
Полиэфир (Polyester) |
|
Материал магнита |
Неодим (Ring) |
Параметры Тиля — Смолла
|
Fs (резонансная частота) |
85 Гц |
|
Re (сопротивление постоянному току) |
5.5 Ом |
|
Qes (электрическая добротность) |
0.4 |
|
Qms (механическая добротность) |
7.8 |
|
Qts (полная добротность) |
0.37 |
|
Vas (эквивалентный объём) |
5 л (0.18 ft³) |
|
Sd (эффективная площадь диффузора) |
132 см² (20.5 in²) |
|
η0 (опорный КПД) |
0.83 % |
|
Xvar (максимальный ход до искажений) |
5.7 мм |
|
Mms (подвижная масса) |
16 г |
|
Bl (сила магнитного поля) |
11.3 Тл·м |
|
Le (индуктивность) |
1 мГн |
|
EBP (частотный критерий) |
213 Гц |
Установочные размеры
|
Общий диаметр |
187 мм (7.4 in) |
|
Диаметр посадочного отверстия |
146 мм (5.75 in) |
|
Диаметр крепёжных отверстий (окружность) |
172 мм (6.7 in) |
|
Глубина |
122 мм (4.8 in) |
|
Толщина фланца и уплотнителя |
12 мм (0.47 in) |
|
Вес нетто |
2.6 кг (5.73 lb) |
|
Вес в упаковке |
3.05 кг (6.72 lb) |
|
Габариты упаковки |
255×255×150 мм |
Запасные части
|
Запасная диафрагма ВЧ |
MMDDE58 |
|
Ремкомплект НЧ |
RCK06FHX518 |

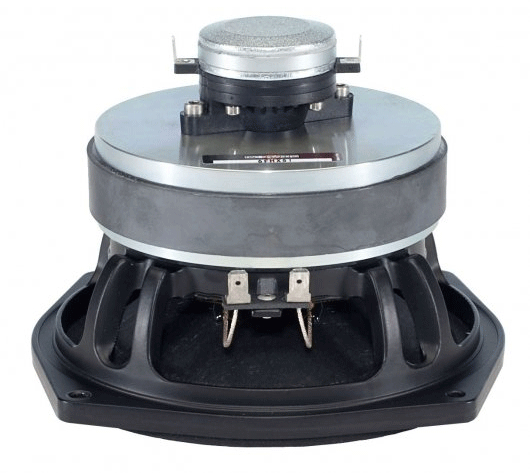

Коаксиальный динамик B&C Speakers 6FHX51
