Линейные массивы без формул: история звука, который долетает до последнего ряда

Введение: когда галёрка молчит

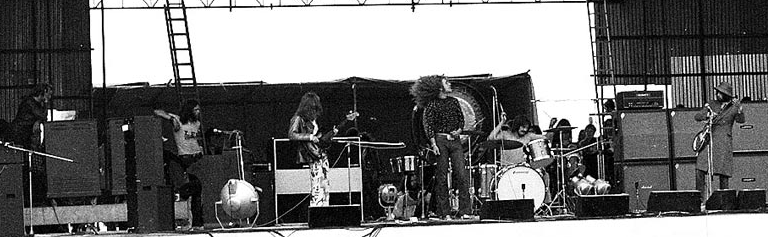

фото: Led Zeppelin Bath Festival 1970 год

Представьте: 1970 год, стадион заполнен десятками тысяч зрителей. На сцене — Led Zeppelin или The Who. Музыканты выкладываются полностью, усилители на разрыв, но на последних рядах творится странное: басы превращаются в кашу, голоса тонут в гуле, а после третьего ряда уже непонятно, что играют — гитару или большой том барабана.

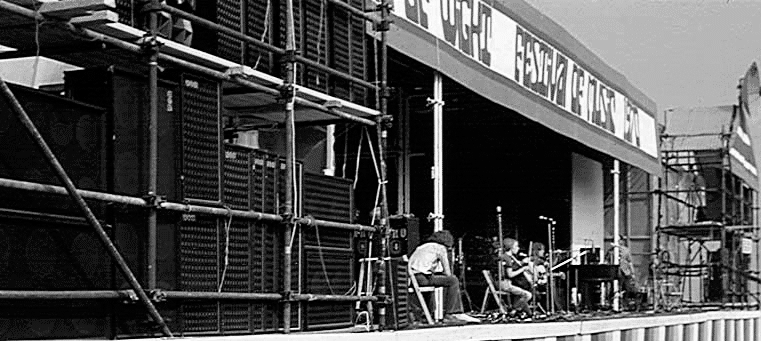

Фото: The Who на острове Уайт, 1970 год

Проблема была не в плохой аппаратуре. Просто звук на открытом воздухе ведёт себя не так, как нам хотелось бы. Обычные акустические системы — назовем их традиционными — работают примерно как лампочка: светит во все стороны, и чем дальше отходишь, тем темнее. Со звуком то же самое: громкость падает так быстро, что до последних рядов добирается только непонятный шум. Рок-музыка вышла на стадионы, а техника за ней не поспевала.

Как пытались решить проблему (и почему не получалось)

Первые попытки были прямолинейными: инженеры просто ставили друг на друга всё больше колонок. Выглядели эти конструкции угрожающе — многотонные башни из динамиков, направленные прямо в зал. Их так и называли — "sound towers" (звуковые башни) или просто стенки.

Вершиной этого подхода стала легендарная «Стена звука» (Wall of Sound) группы Grateful Dead, созданная инженером Owsley Stanley в 1974 году. Почти 600 динамиков, собранных в башни высотой с трёхэтажный дом и весом 75 тонн, стояли за спинами музыкантов.

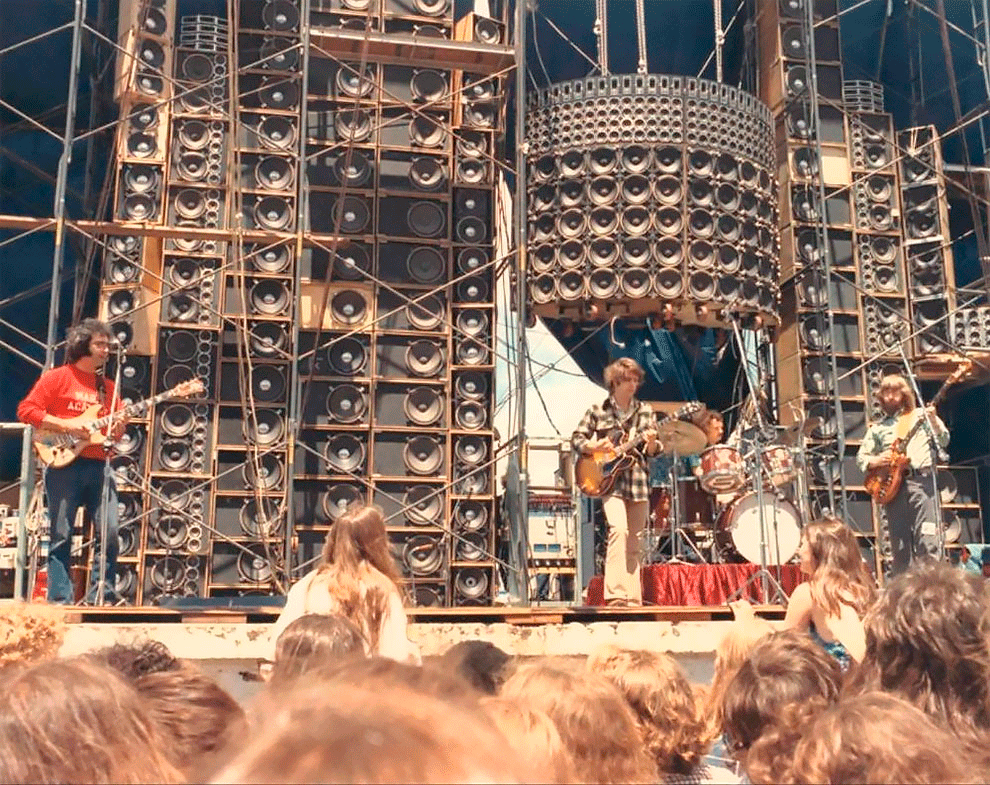

Фото: Grateful Dead, Winterland Arena в Сан-Франциско 1974 год (75 тонн, сотни динамиков стоят на сцене)
Однако, при всём масштабе, проблема равномерного покрытия зала оставалась нерешённой и чуда не происходило. Звук становился громче, но неравномерность оставалась: в одних точках зала он бил по ушам, в других — едва пробивался. Волны от разных колонок встречались, гасили друг друга или создавали неприятные призвуки. Нужно было принципиально иное решение — не просто «сделать громче», а сделать так, чтобы звук долетал до каждого, не теряя разборчивости.



Рождение идеи и первый прорыв

Идея линейного массива возникла не на пустом месте. Ещё в 1957 году инженеры математически описали принцип: если взять несколько одинаковых источников звука и выстроить их в линию, их излучение можно сложить в один мощный, направленный луч.

Однако до практической реализации оставалось почти сорок лет. В 1992 году французская компания L-Acoustics представила теорию волнового фронта, а год спустя выпустила систему V-DOSC — первый в мире коммерческий линейный массив, который действительно работал.

Главная особенность V-DOSC — специальная конструкция рупора, которая направляла звук от каждого динамика строго вперёд, под нужным углом, и позволяла волнам от соседних модулей складываться, а не гасить друг друга.

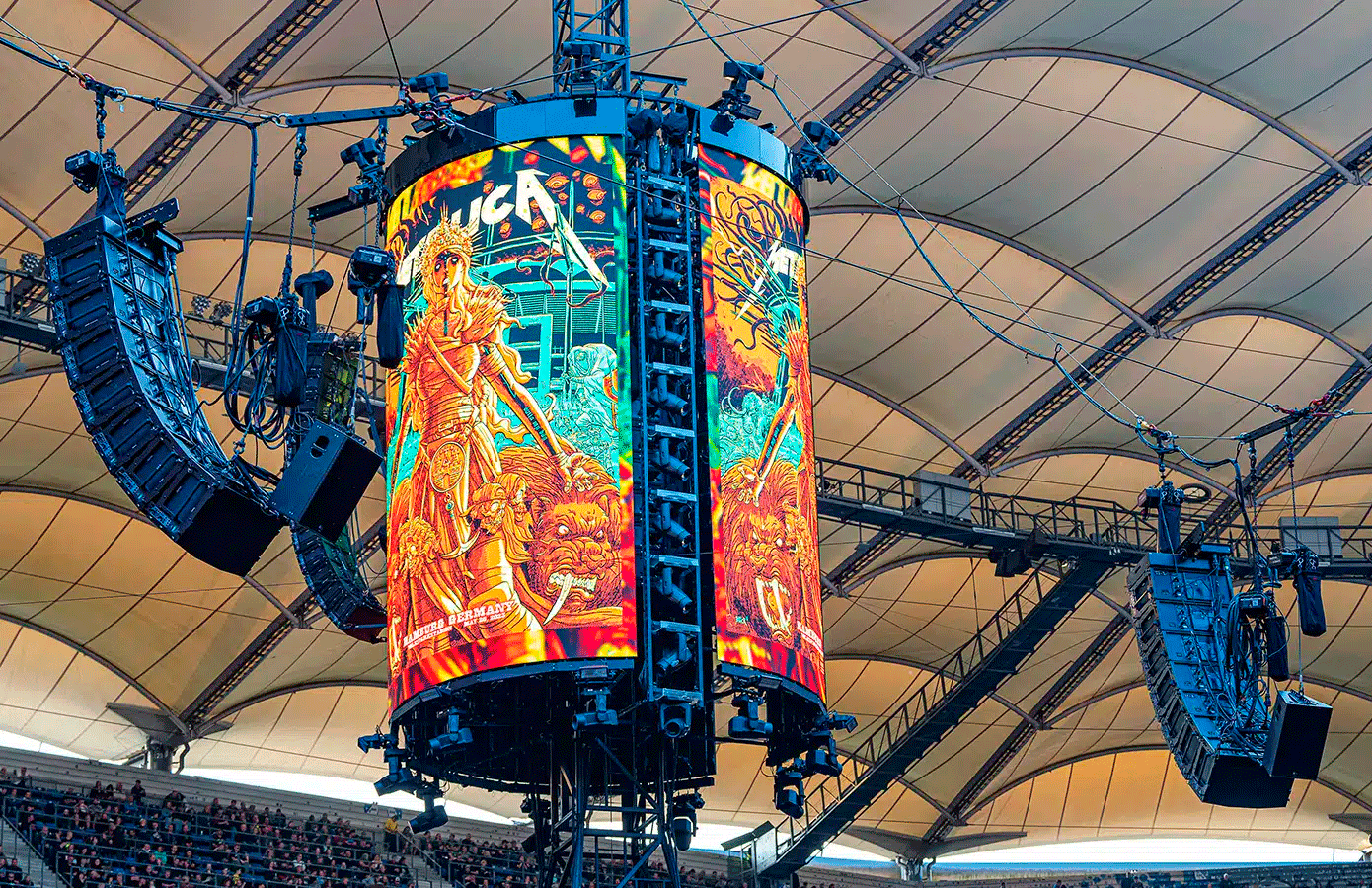

Фото: Meyer Sound в туре Metallica «M72 World Tour», 2023–2024 годы.

Как это работает (теперь действительно на пальцах)

Представьте разницу между выстрелом картечью из мушкетона и полётом ядра, выпущенного из пушки. Картечь летит россыпью — каждый маленький шарик быстро теряет силу, разлетается в стороны и далеко не улетит. А ядро того же веса летит как единое целое, несёт в себе всю энергию и достаёт до цели, до которой картечь просто не долетит.

Примерно та же задача стояла перед инженерами: сложить звук от нескольких источников в один большой, мощный, направленный луч. Обычные колонки работали как картечь — звук от них расползался во все стороны, быстро терял мощность и до дальних рядов добирался уже кашей. А линейный массив заставил звук лететь как ядро — собранно, мощно, направленно. Вся энергия идёт не в стороны, а в зал. И долетает до последнего ряда почти без потерь.

Как этого добились? Несколько одинаковых модулей подвешиваются друг над другом, и главная задача — заставить их работать согласованно, а не как набор разрозненных колонок.

Каждый модуль спроектирован так, чтобы излучать звук не во все стороны, а строго вперёд, под чётко заданным углом. За это отвечает форма корпуса и волноводы — специальные каналы, которые направляют звуковую волну как прожектор.

Когда все модули работают согласованно, их волны складываются в одну мощную, направленную вперёд стену звука. Она не расползается по сторонам, не уходит в небо, а летит туда, где сидят зрители.

Но главный секрет — в форме всего массива. Модули никогда не висят строго вертикально. Их подвешивают с небольшим изгибом — так, чтобы верхние смотрели чуть выше, а нижние — прямо в зал или даже чуть вниз. Верхние модули «стреляют» вдаль, посылая звук на балкон и дальние ряды партера. Средние работают по центру зала. А нижние покрывают первые ряды — всё, что сразу перед сценой.


   В результате получается дуга, которая «прицеливается» в зал. Каждый модуль отвечает за свой сектор, и все они работают как единый организм. Зритель в первом ряду слышит нижние модули, зритель на балконе — верхние, но громкость и качество звука у них одинаковые. Никакой магии, только физика и точный расчёт.

Что пришло с электроникой

Правильные корпуса и волноводы — это основа. Они задают направление, формируют луч. Но главную задачу — чтобы на последнем ряду звук был таким же чётким, как и на первом — решает электроника.

В каждый модуль современного активного линейного массива встроен цифровой процессор (DSP). В его памяти заложены готовые пресеты — настройки громкости, времени задержки и частотной характеристики для каждого конкретного модуля в зависимости от того, куда он направлен. Верхние модули, которые «бьют» на дальние ряды, получают одни настройки, нижние — другие. В результате звук распределяется по залу равномерно, без провалов и перекосов.

Это как если бы у каждого прожектора был свой регулятор яркости, и все они были бы настроены так, чтобы сцена была освещена одинаково с любого места в зале. Только вместо света — звук.

Про сабвуферы и кардиоидные массивы мы подробно рассказывали в отдельной статье. Если коротко: там та же идея — заставить бас лететь только в зал, а сцену оставить "чистой". А о том, как устроена громкость и что такое звуковое давление, читайте тут.

Итак, что мы имеем сегодня

Технологии шагнули так далеко, что сегодня, чтобы рассчитать конфигурацию линейного массива, не нужно чертить на кульмане и считать вручную. Достаточно задать параметры помещения — высоту, глубину, форму зала, — и специальное программное обеспечение само подберёт количество элементов, углы их наклона и настройки процессоров. Всё, что остаётся — подвесить модули, подключить кабели и запустить систему. А дальше звук сделает свою работу: долетит до каждого, как было задумано.

Где это применяется

Сегодня линейные массивы — стандарт для любых площадок, где важен каждый зритель:

• Стадионы и фестивали — тут работают гигантские туровые системы, способные пробить даже самый плотный воздух.
• Концертные залы и театры — здесь нужна деликатность, но без потери равномерности. Компактные активные массивы с DSP вешаются над сценой и дают мягкое, чистое покрытие.
• Клубы и корпораты — небольшие системы, которые можно быстро смонтировать и забыть про танцы с эквалайзером.
• Дома культуры — часто выбирают пассивные массивы с внешними усилителями, чтобы тонко настроить акустику зала под любые мероприятия — от конференций до концертов.
