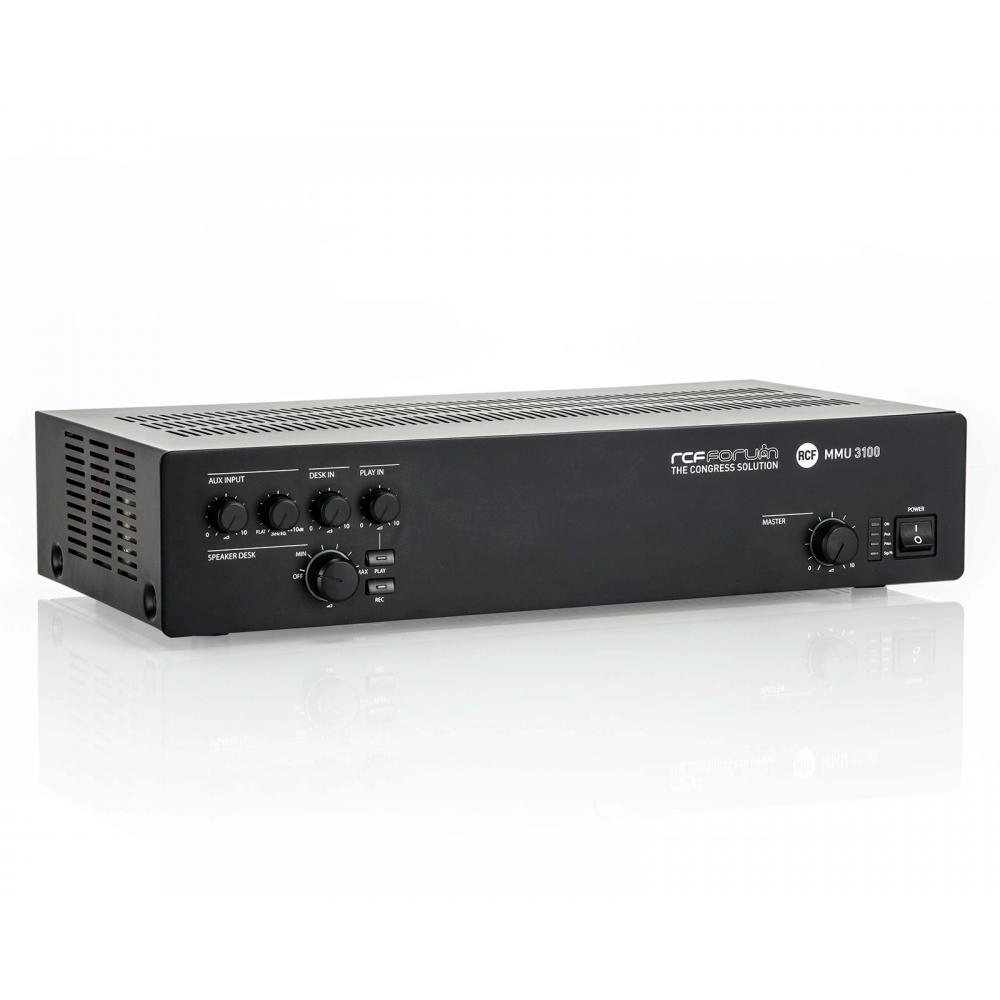

Центральный блок
RCF MMU 3100 конференц-системы
Forum 3000 (RCF) включает в себя все функции, необходимые для организации собрания на 80 делегатов. В блоке присутствуют выход для записи и воспроизведения, а также специальные вход и выход для интерфейса системы телеконференций. Блок обеспечивает 80 Вт мощности на выходе 100В или 70В линии для подключения дополнительных акустических систем озвучивания помещения. Также доступен один линейный выход для связи с независимой системой усиления звука. Пользовательские элементы управления расположены на передней панели и включают в себя уровни громкости для входных и выходных сигналов с питанием для громкоговорителей, встроенных в каждую микрофонную консоль. Два устройства MMU 3100 могут быть связаны через выделенный порт, чтобы расширить число микрофонов делегатов до 160.
Особенности RCF MMU 3100
-
Вход для подключения до 80 микрофонных пультов делегатов с регуляторами громкости и эквализации голоса
-
Подключение микрофонных пультов председателя и делегатов выполняется с использованием кабелей CAT 5FTP и стандартных разъемов RJ 45.
-
Дополнительный универсальный вход на XLR и съемные винтовые клеммы для лекторного микрофона или микрофона для интервью, а также других источников с регуляторами громкости и эквалайзером
-
Фантомное питание
-
Ввод и вывод подключений к внешнему устройству записи / воспроизведения, селекторные переключатели PLAY / REC со светодиодными индикаторами. Регулятор громкости и тон эквалайзера на PLAY-OUT
-
Ввод и вывод для организации телеконференции
-
Звукоусиление и выход для системы записи
-
Встроенный усилитель мощности для питания динамиков делегатских консолей с регулятором громкости
-
Встроенный усилитель мощностью 80 Вт с регулятором громкости для дополнительных акустических систем.
Микрофонные консоли
Основные характеристики RCF MMU 3100
-
Мак. выходная мощность (RMS): 80 Вт (настольные микрофоны), 80 Вт (выход на громкоговорители 70/100 В)
-
Выход на громкоговорители с постоянным напряжением: 70 В (62,5 Ом) / 100 В (125 Ом)
-
Частотная характеристика: 50 Гц ÷ 18 кГц
-
T.H.D. (@ 1 кГц, номинальная мощность): <1%
Входная группа
-
Чувствительность: -44 dBu (-24 dBu)
-
Сопротивление: 1 кОм
-
Соотношение сигнал / шум:> 70 дБ
-
Регулировка тембра: 0 ÷ +5 дБ при частоте 2 кГц
AUX вход, балансный
-
Чувствительность (LINE): -7 dBu (макс. +13 dBu)
-
Чувствительность (MIC): -44 dBu (-24 dBu)
-
Сопротивление: 10 кОм
-
Отношение сигнал / шум (LINE):> 80 дБ
-
Отношение сигнал / шум (MIC):> 60 дБ
-
Регулировка тембра: 0 ÷ +10 дБ при 2 кГц
-
Фантомное питание: 32 В (20 мА)
SYSTEM AUDIO IN, небалансный
-
Чувствительность: -5 dBu (макс. +15 dBu)
-
Сопротивление: 20 кОм
-
Соотношение сигнал / шум:> 80 дБ
PLAY IN, небалансный
-
Чувствительность: -7 dBu (макс. +13 dBu)
-
Сопротивление: 20 кОм
-
Соотношение сигнал / шум:> 80 дБ
-
Регулятор BASS: ± 8 дБ на 80 Гц
-
Регулятор TREBLE: ± 13 дБ при 10 кГц
PRE IN, небалансный
-
Чувствительность: 0 dBu (макс. +22 dBu)
-
Сопротивление: 20 кОм
-
Соотношение сигнал / шум:> 80 дБ
TELECONF. IN, небалансный
-
Чувствительность: -7 dBu (макс. +15 dBu)
-
Сопротивление: 10 кОм
-
Соотношение сигнал / шум:> 80 дБ
MIXER OUT, небалансный
-
Максимум. Выходной уровень: +21 dBu
-
Сопротивление: 100 Ом
-
Соотношение сигнал / шум:> 100 дБ
-
Входы: DESK INPUT, AUX INPUT, PLAY IN, TELECONF IN., SYSTEM AUDIO IN
REC OUT, небалансный
-
Максимум. Выходной уровень: +21 dBu
-
Регулятор уровня: 0 ÷ +10 дБ
-
Сопротивление: 100 Ом
-
Соотношение сигнал / шум:> 100 дБ
-
Входы: DESK INPUT, AUX INPUT, PLAY IN, TELECONF IN., SYSTEM AUDIO IN
TELECONF. OUT, небалансный
-
Макс. выходной уровень: +21 dBu
-
Сопротивление: 100 Ом
-
Соотношение сигнал / шум:> 100 дБ
-
Входы: DESK INPUT, AUX INPUT, PLAY IN, SYSTEM AUDIO IN
Защита
-
Усилитель: короткое замыкание, термический
-
Нагрузка: Задержка смещения постоянного тока, плавкий предохранитель
-
Электропитание: Предохранитель
Основные параметры
-
Рабочее напряжение: 115-230 В / 50-60 Гц
-
Макс. потребляемая мощность: 240 Вт
-
Размеры (ш, в, г): 442 мм, 88 мм, 230 мм (19 " рек - 2U)
-
Вес нетто: 4 кг.
Инструкция RCF MMU 3100 (Forum 3000)
