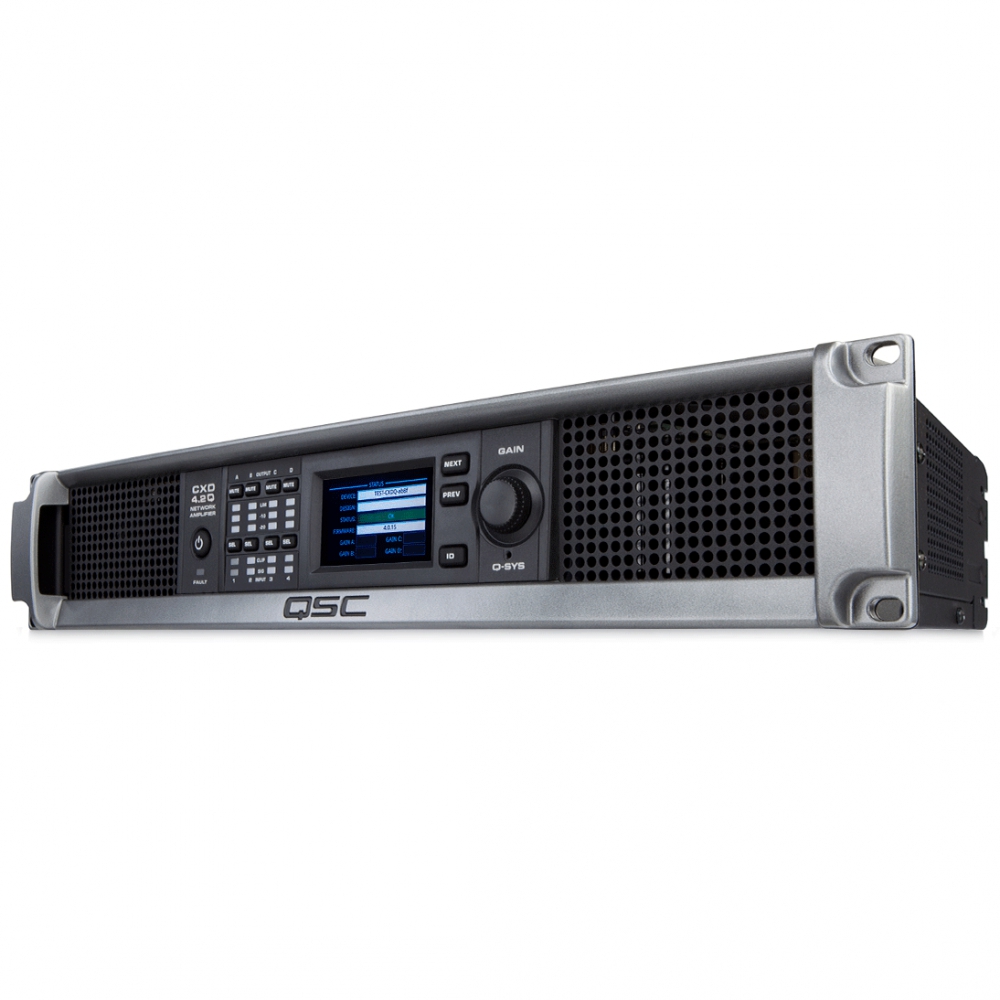

Цифровой усилитель для использования с системой обработки и распределения звука QSC Q-Sys
Особенности усилителей мощности QSC серии CXD-Q:
-
Интеграция с системой Q-Sys: усилители CXD-Q используют сетевой протокол Layer 3 для передачи потоков аудио, сигналов управления и мониторинга
-
CXD4.3Q и CXD4.5Q позволяют напрямую подключать 70 В и 100 В трансляционные линии
-
Мощность до 5000 Вт (8000 Вт пик) при подключении 70 В/1000 В линий (CXD4.3Q и CXD4.5Q)
-
Технология Flexible Amplifier Summing Technology™ (FAST) позволяет распределить всю мощность усилителя на один, два, три или четыре канала
-
Импульсные блоки питания PowerLight
-
Порты Ethernet (основной и резервный) на задней панели для подключения к системе Q-Sys
-
Микрофонные/линейные входы на разъемах Euroblock для добавления в систему Q-Sys локальных источников аудиосигналов
-
Выходы для подключения громкоговорителей на разъемах Euroblock с фиксатором
-
Порт GPIO
-
Несколько энергосберегающих режимов работы
-
Техническая поддержка пользователей Q-Sys 24/7
Технические характеристики QSC CXD4.2Q
-
Тип: четырехканальный цифровой усилитель мощности
-
4 независимых канала(A, B, C, D), Пиковая/Продолжительная: 500/400 вт. (8 Ом), 700/400 вт. (4 Ом), 625/325 Вт. (2 ом)
-
2 канала, мостовое соединение с мостовым включением нагрузки (BTL), A+B или C+D, Удваивает напряжени: 1200 Вт/800 Вт. (8 Ом), 1500 Вт./600 Вт. (4 ом)
-
Стандартное искажение(8 Ом): 0,01–0,03 %
-
Стандартное искажение(4 Ом): 0,03–0,06 %
-
Максимальное искажение 4–8 Ом: 1,0 %
-
Частотная характеристика (8 Ом): 20 Гц – 15 кГц +- 0,2 дБ, 20 Гц – 20 кГц + 0,2 дБ/–0,7 дБ
-
Шум Невзвешенный неприглушенный выход: –101 дБ
-
Шум Взвешенный приглушенный выход: –109 дБ
-
Усиление (установка +4 децибел относительно уровня 0,775 В), Постоянная чувствительность: 33,5 дБ
-
Коэффициент затухания: > 150
-
Входы аналоговых сигналов Q-SYS: Для ≪микр./линия≫, настроенных и перенаправленных в Q-SYS Designer; без подключения к выходным каналам усилителя
-
Входной импеданс: > 10 кОм, балансный или небалансный
-

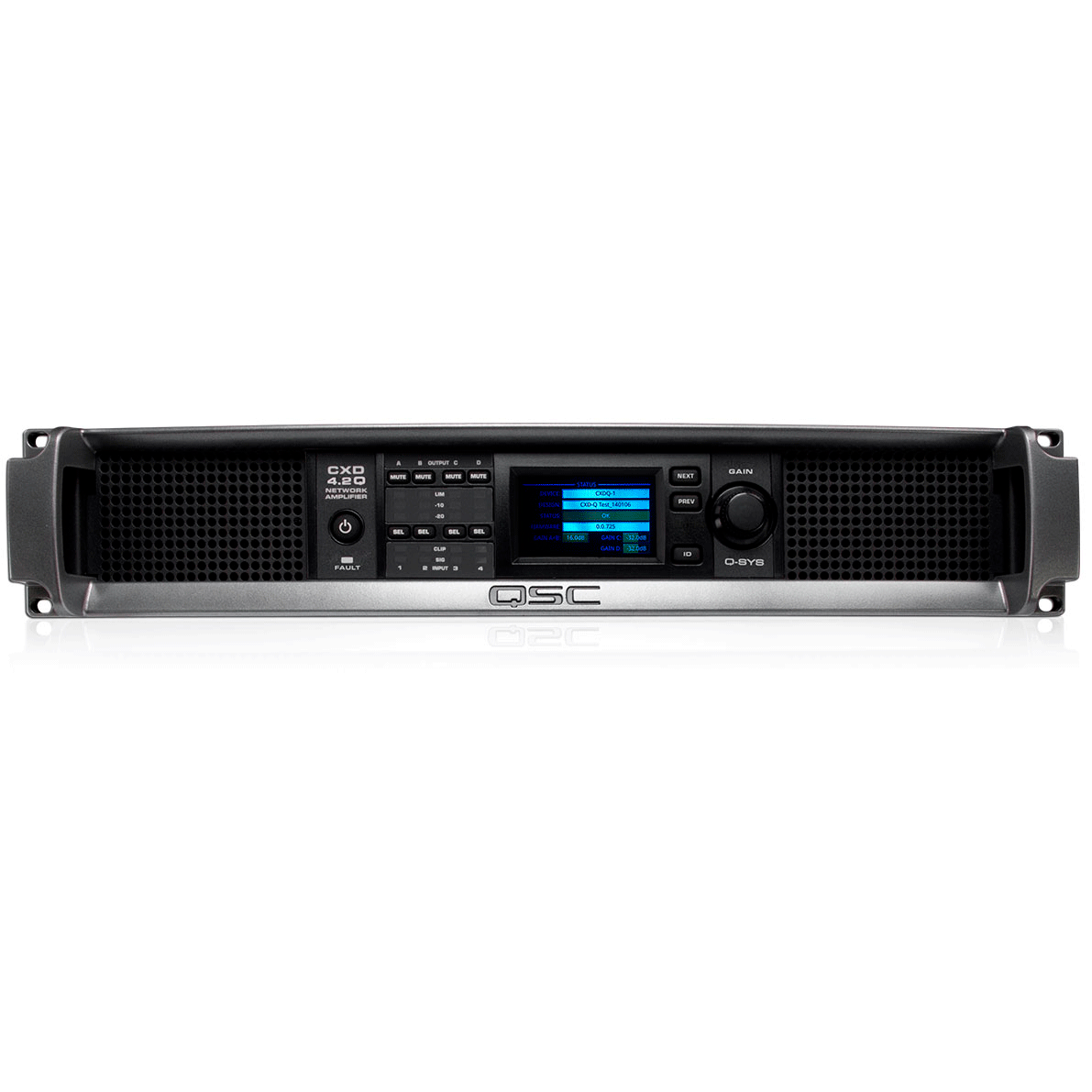

Элементы управления и индикаторы передней панели: Питание • Кнопки каналов ВЫКЛ. ЗВУК • Кнопки каналов ВЫБОР • Индикаторы входного сигнала каналов и СДИ-КЛИП • Измерители выходного сигнала канала и СДИ-ПРЕДЕЛ • Кнопки ДАЛЕЕ, НАЗАД, ID • Ручка управления • СДИ-СБОЙ • Отверстие с кнопкой сброса
-

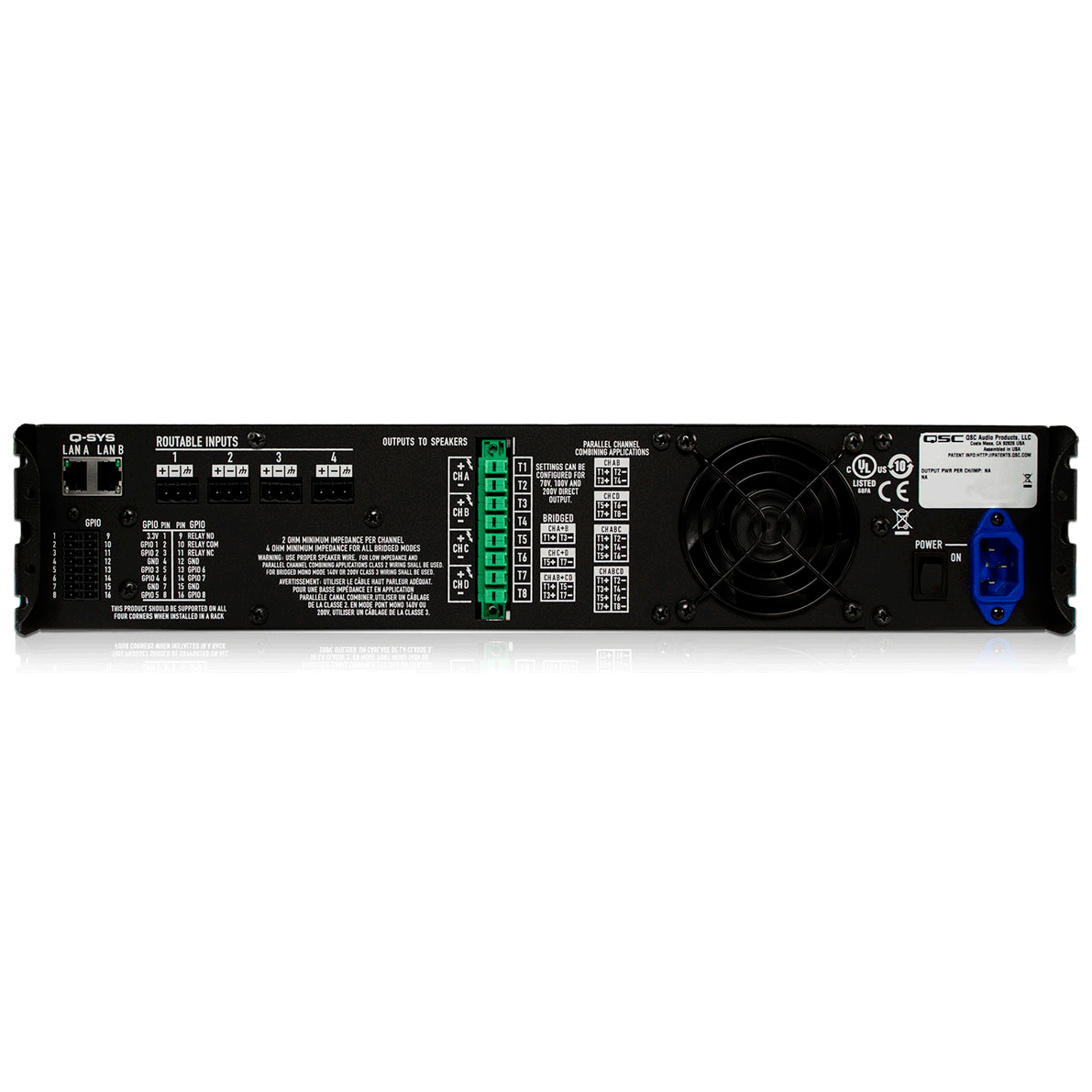

Элементы управления и индикаторы задней панели: Выключатель питания переменного тока, Светодиодные индикаторы подключения и активности LAN A, Светодиодные индикаторы подключения и активности LAN B
-
Вход: 3-контактный евроразъем
-
Выход (громкоговорители): 8-контактный евроразъем
-
Сеть: Разъемы RJ45 для LAN A/LAN B
-
GPIO: 16-контактный евроразъем
-
Защита усилителя и нагрузки: Короткое замыкание, обрыв в цепи, тепловая и РЧ -защита. Приглушение вкл./выкл., отключение по сбою пост. тока, активно ограничение пускового тока, ограничение тока на входе
-
Вход питания переменного тока: Универсальный источник питания, 100–132/200–240 В пер. тока, 50–60 Гц
-
Размеры (ВШГ): 89 мм × 482 мм × 305 мм
-
Вес нетто/брутто: 8,4 кг/10 кг.
